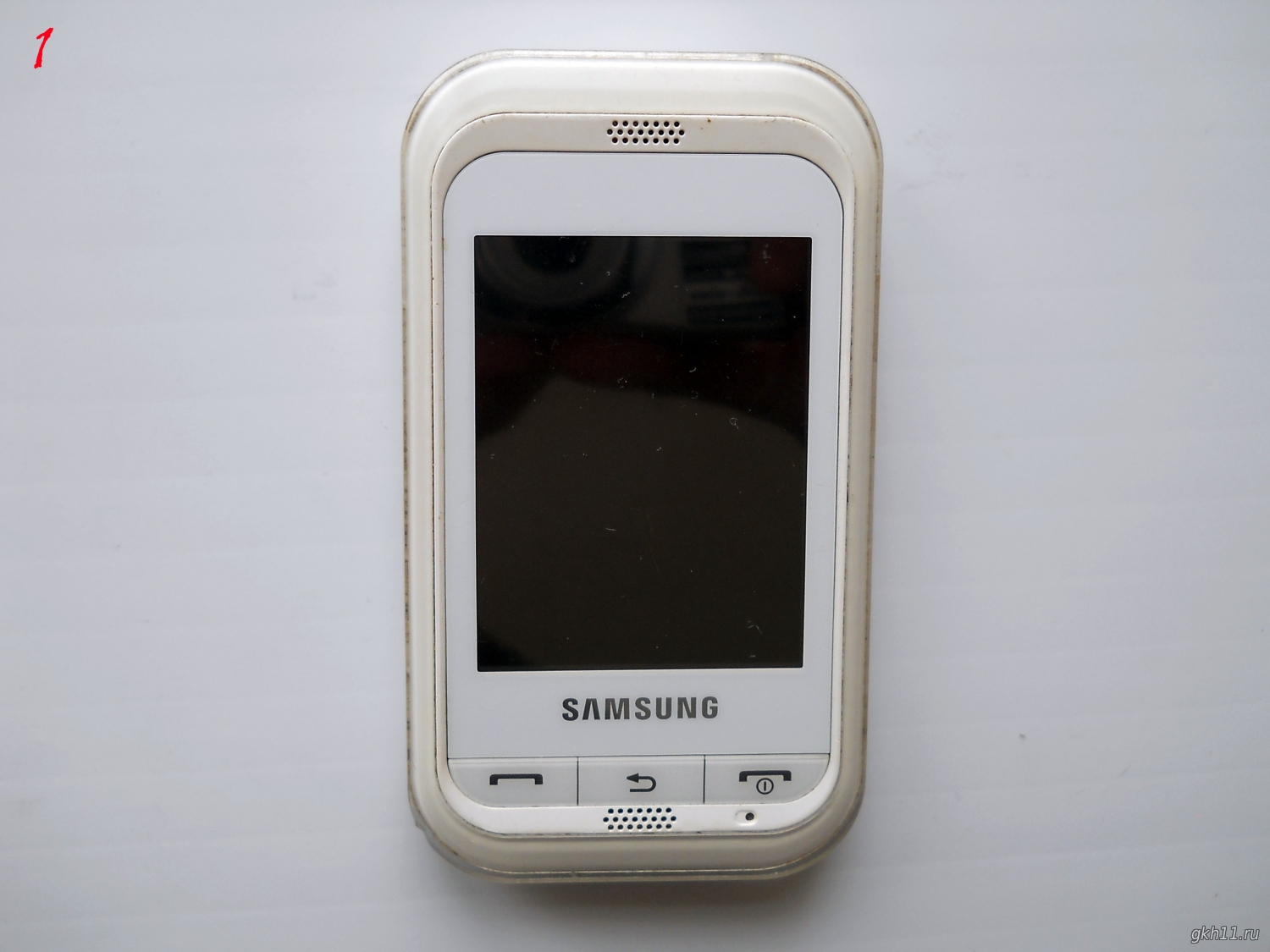

1. Перед нам телефон Samsung C3300 Champ, требующий замены дисплея.
Для этого нужны:
• маленькая плоская отвертка,
• маленькая крестовая отвертка,
• резиновые перчатки,
• новый дисплей.

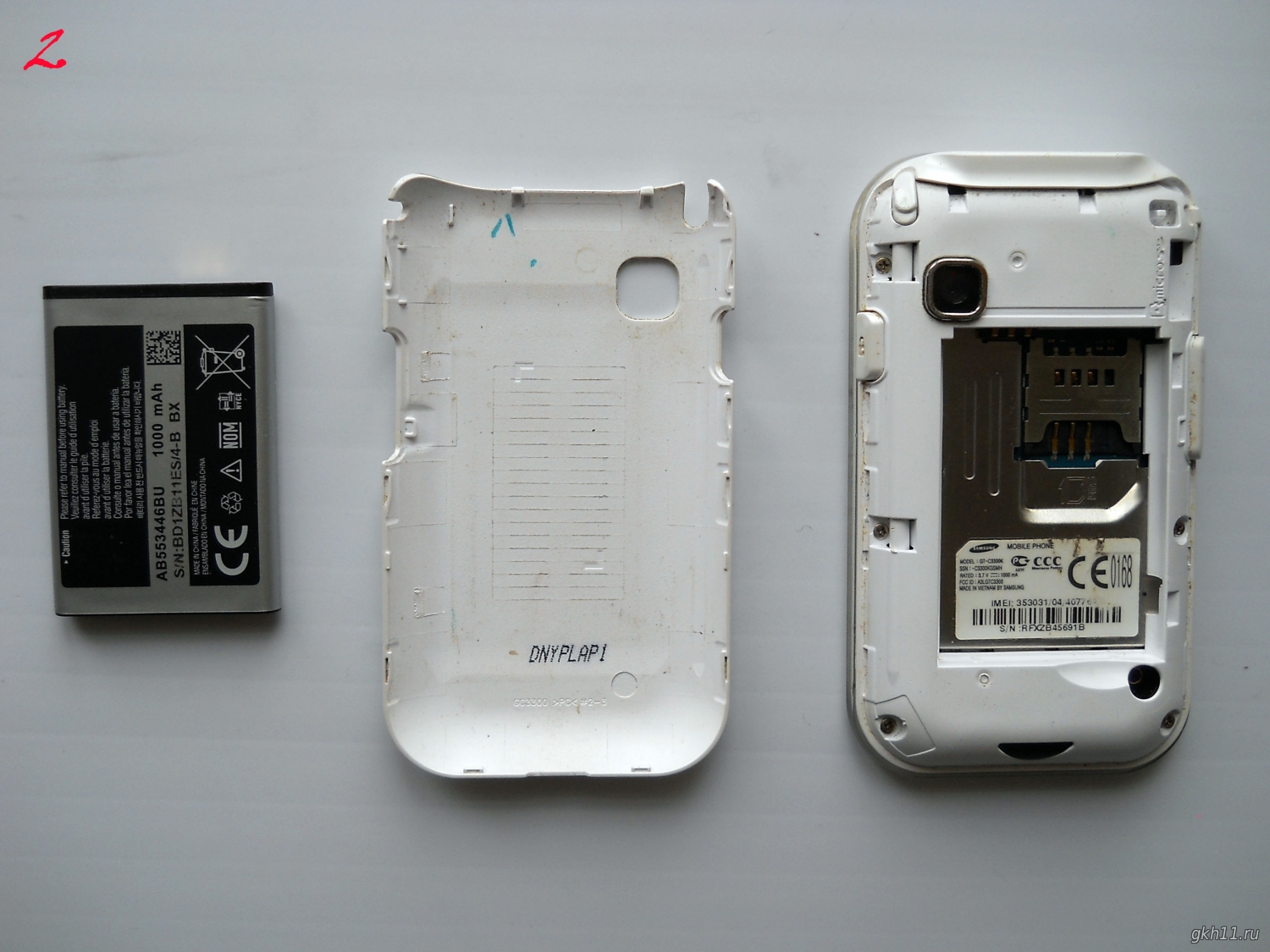

2. Разобрать наш телефон самсунг просто: снимаем крышку, вынимаем батарейку, сим-карту.

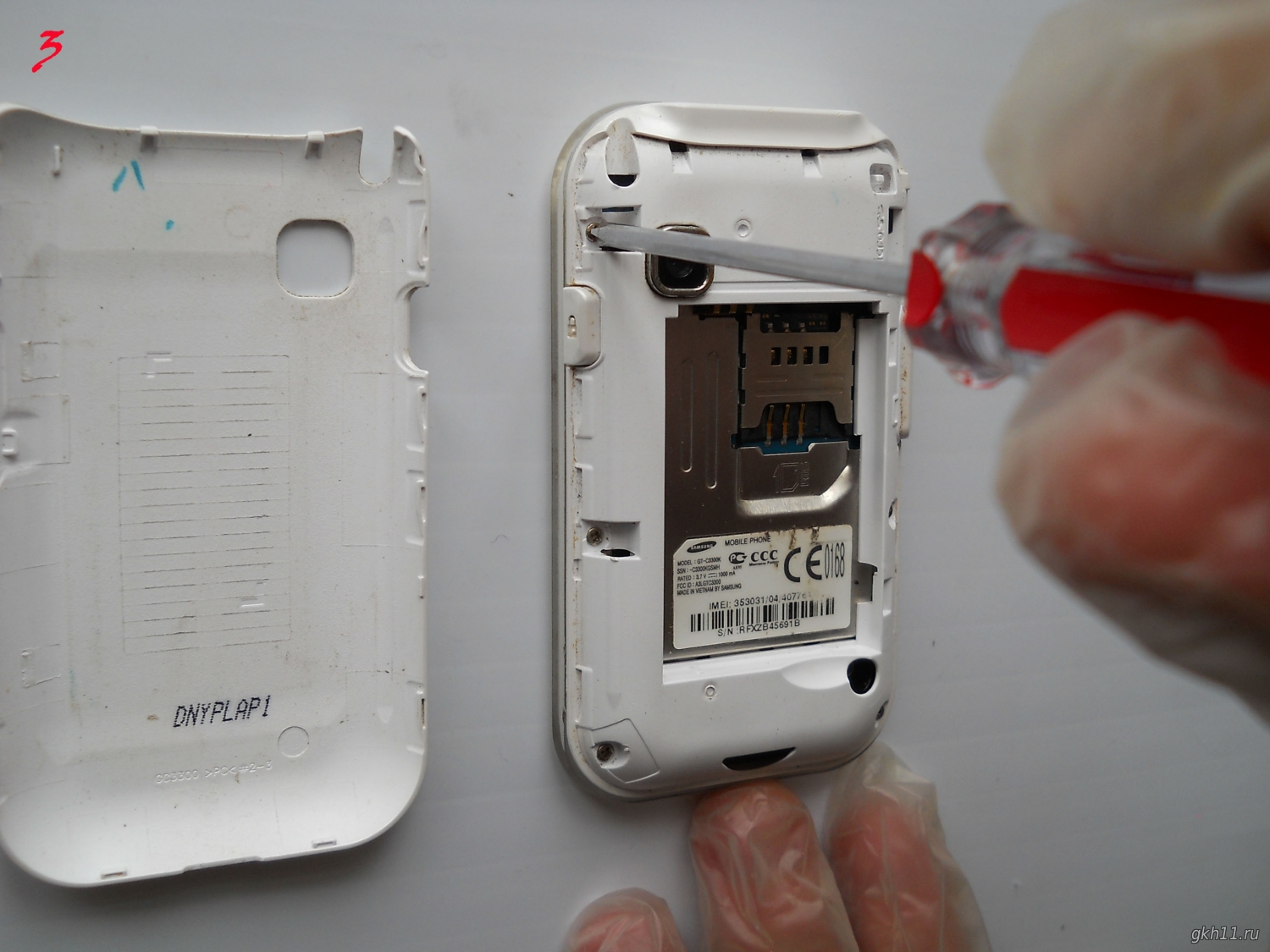

3. Откручиваем, проходя по кругу, крестовой отверткой шурупы.

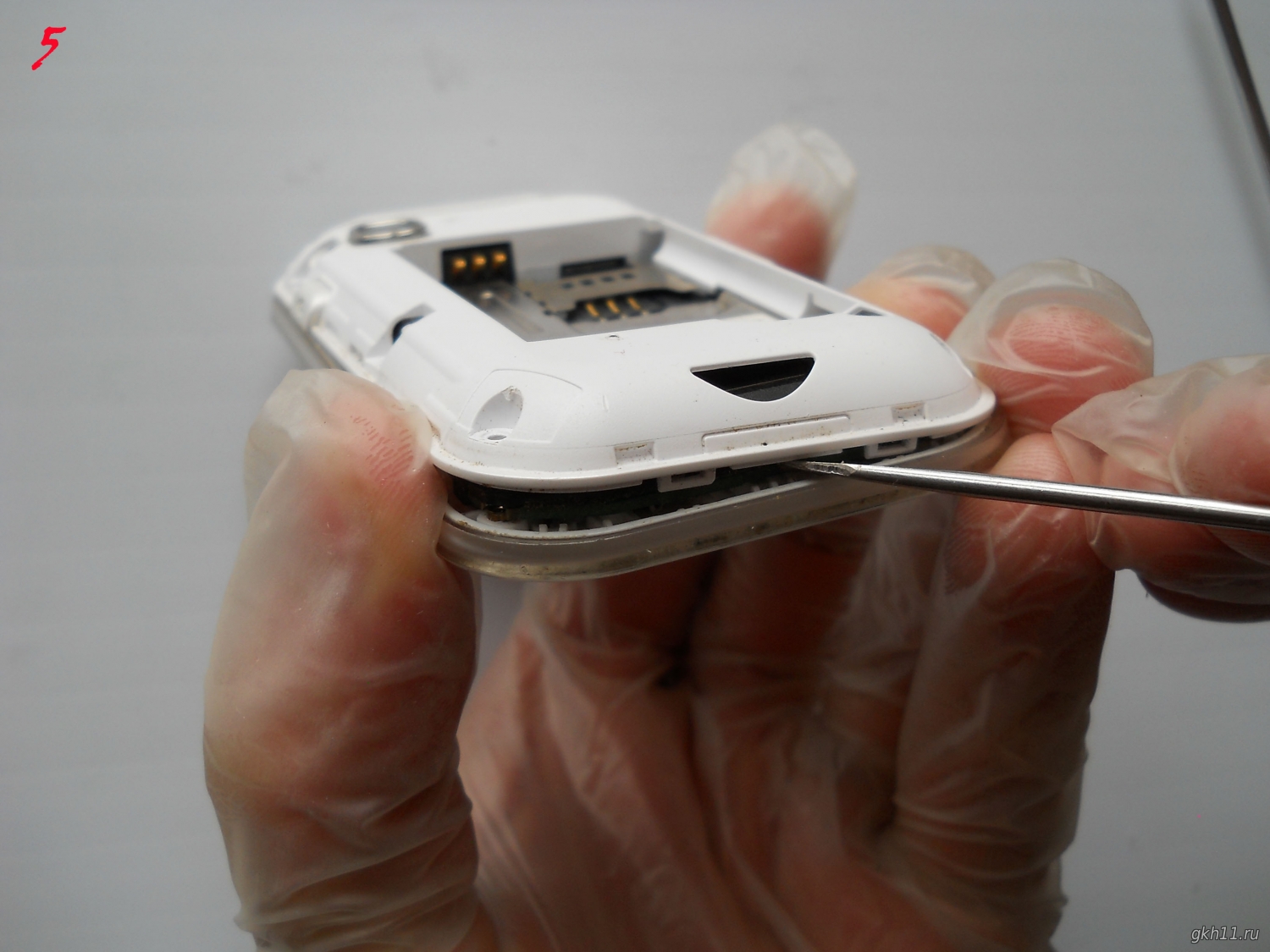

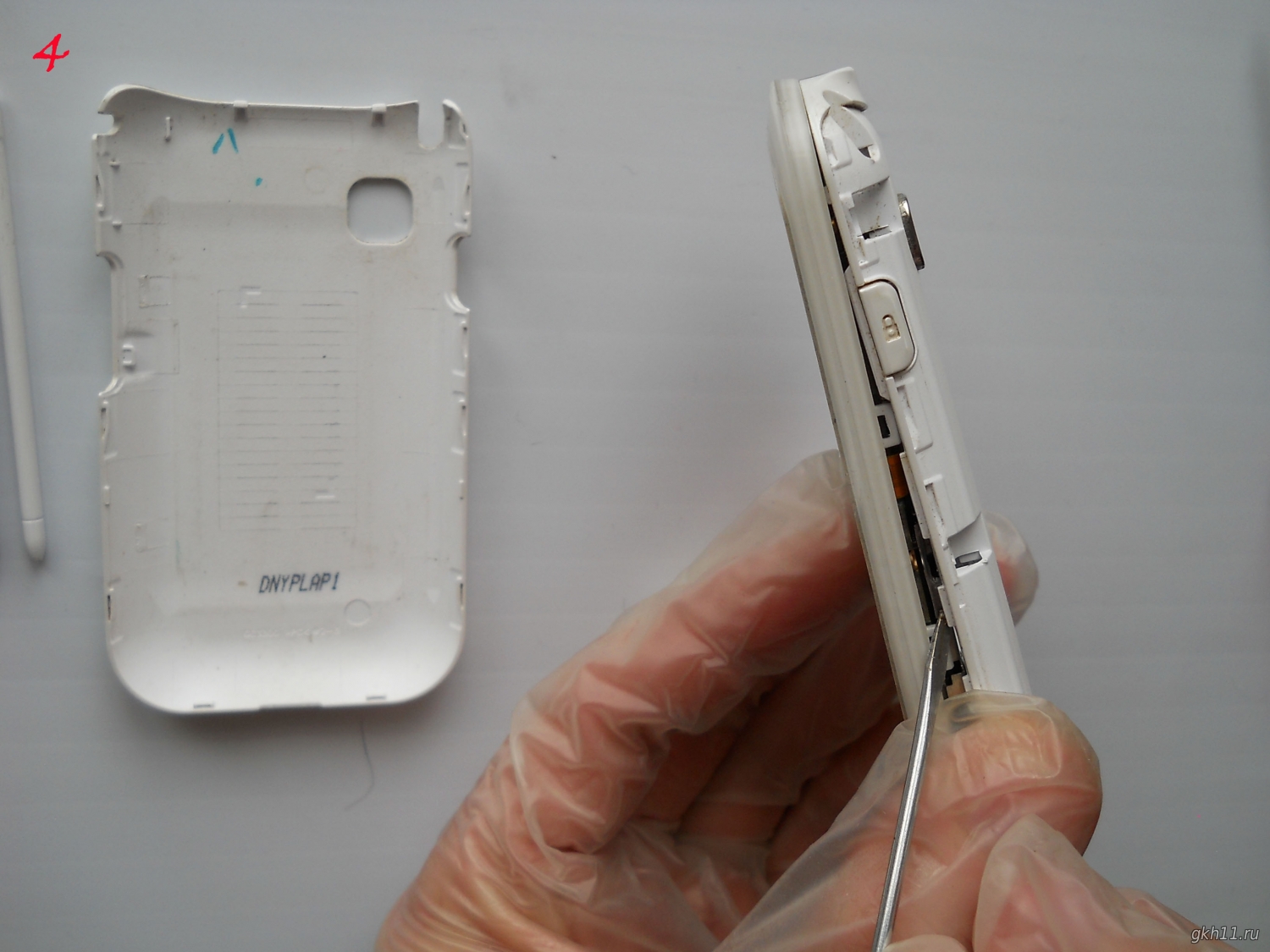

4 – 5. Тонкой отверткой или ножом поддеваем с торца и разъединяем корпус надвое.

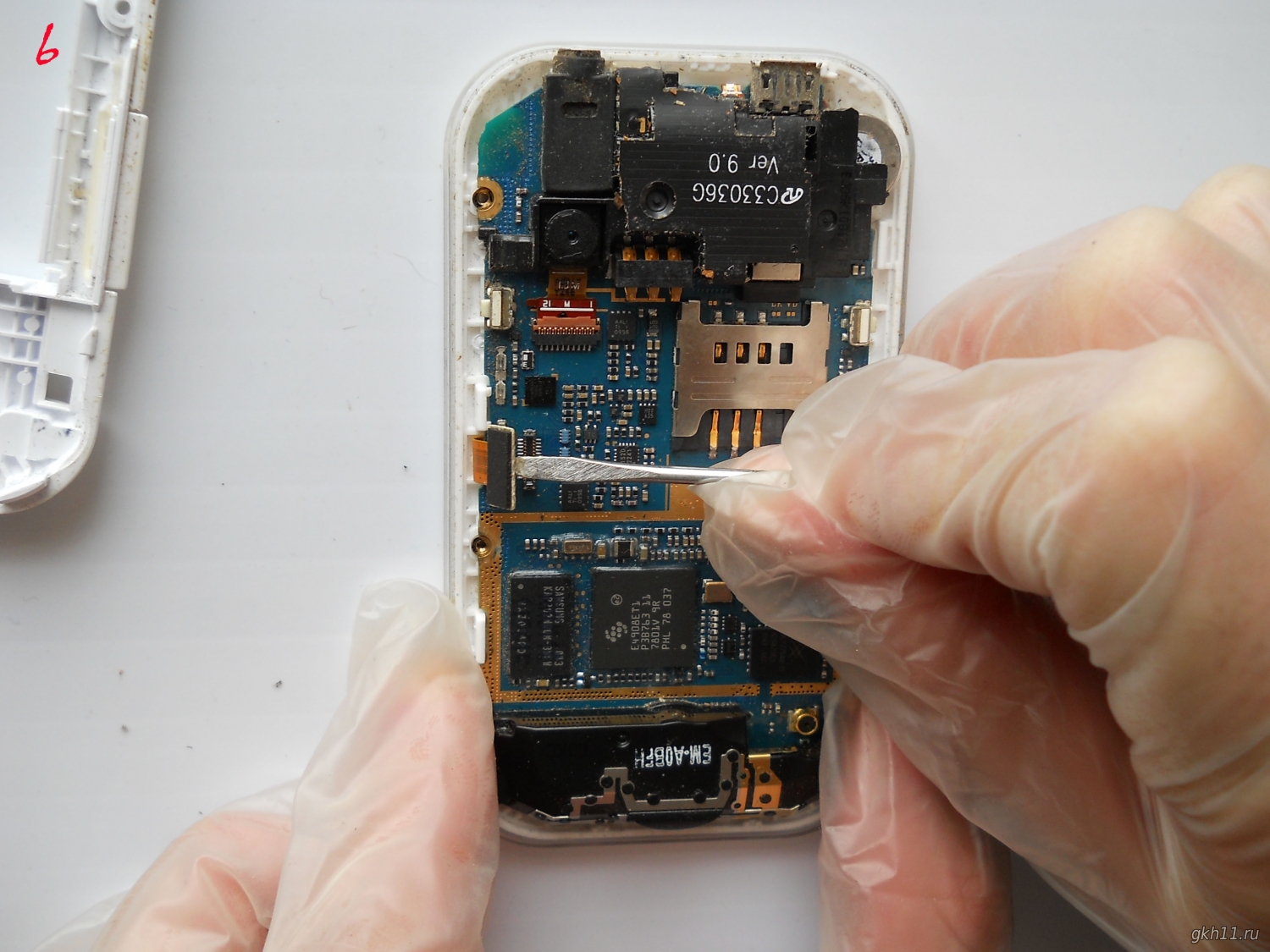

6. Отсоединяем шлейфы от платы.

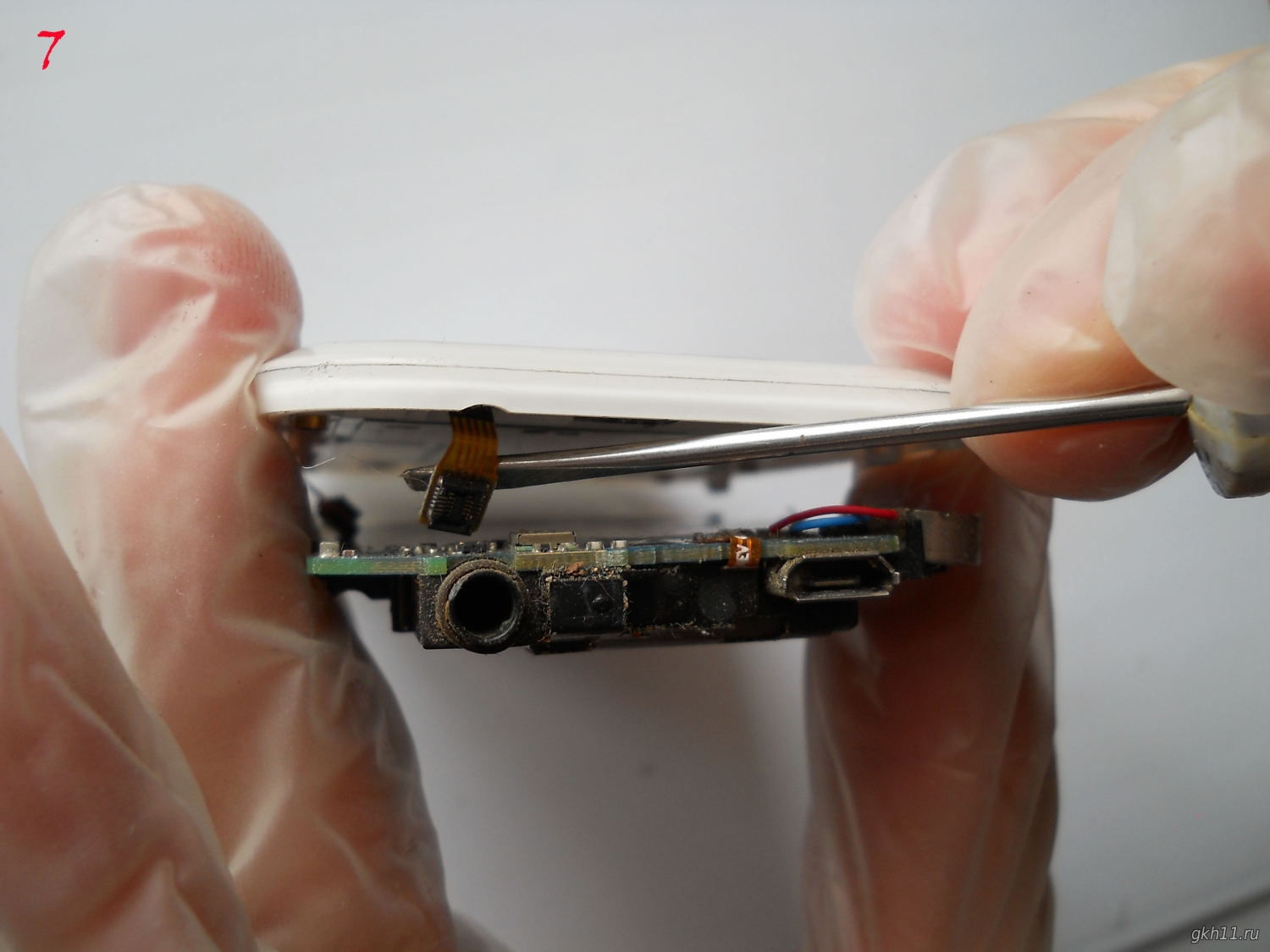

7. Видим такую картину.


8 – 9. Аккуратно вынимаем испорченный дисплей.

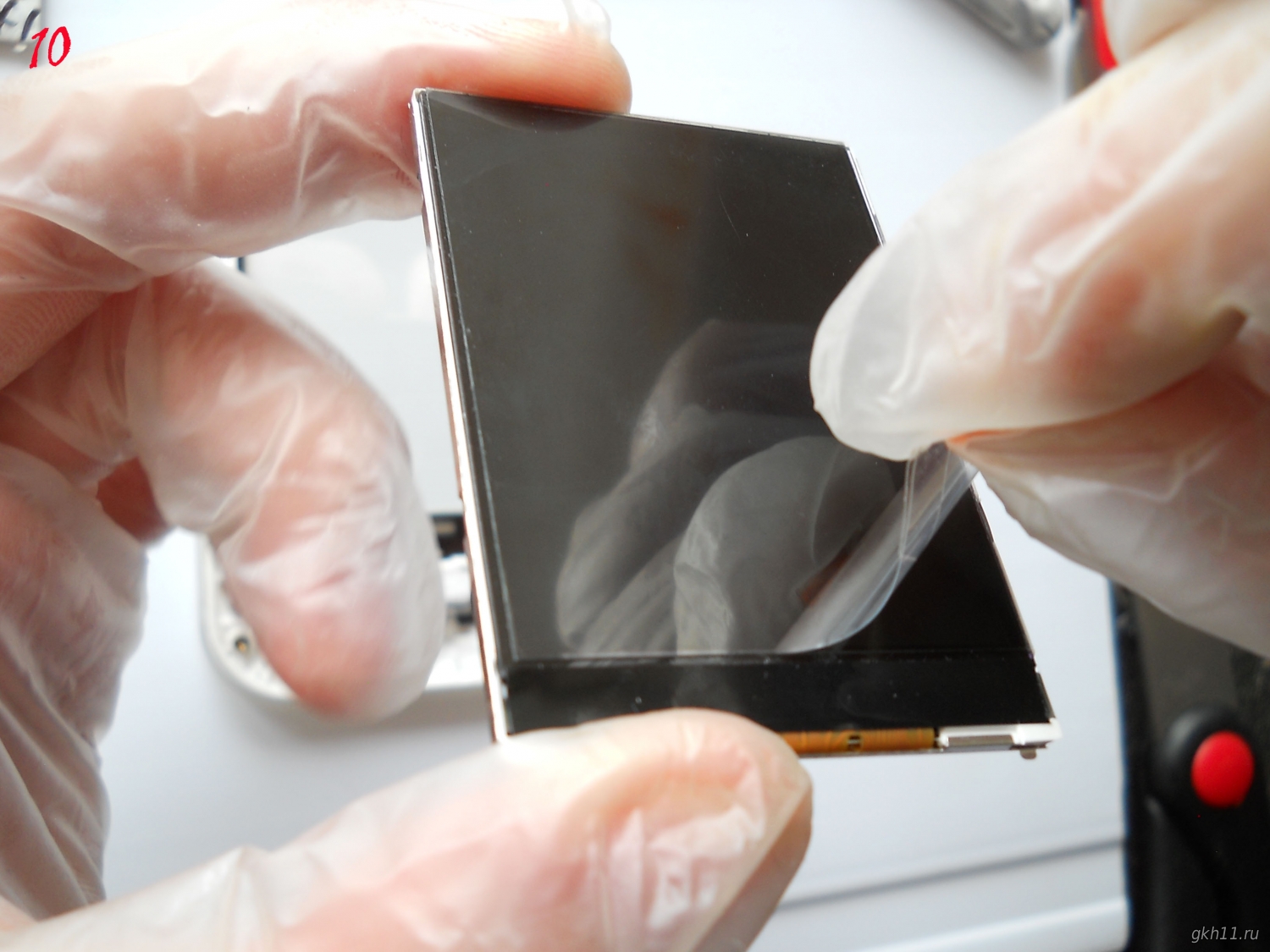

10. Снимаем защитную прозрачную пленку с купленного дисплея. Важно работать в перчатках: невероятно трудно начисто удалить следы от пальцев. Самостоятельная замена дисплея на телефоне требует сверхаккуратности.


11. Вставляем новый дисплей.

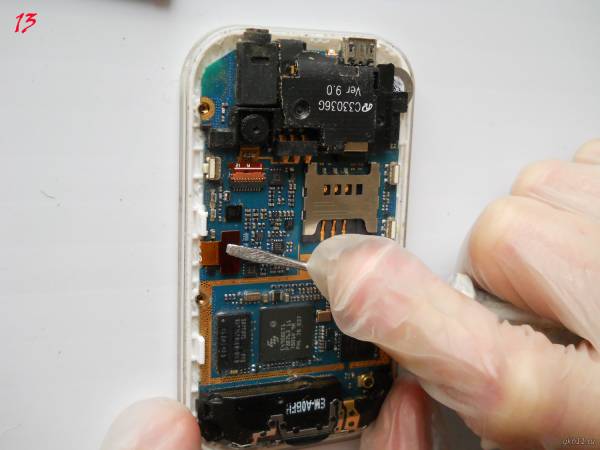

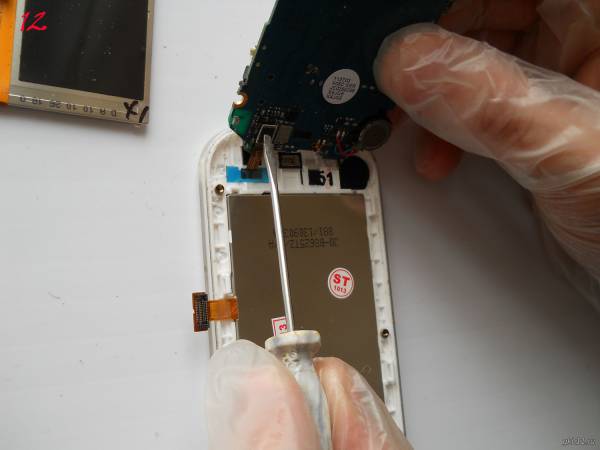

12 – 13. Подсоединяем шлейфы.

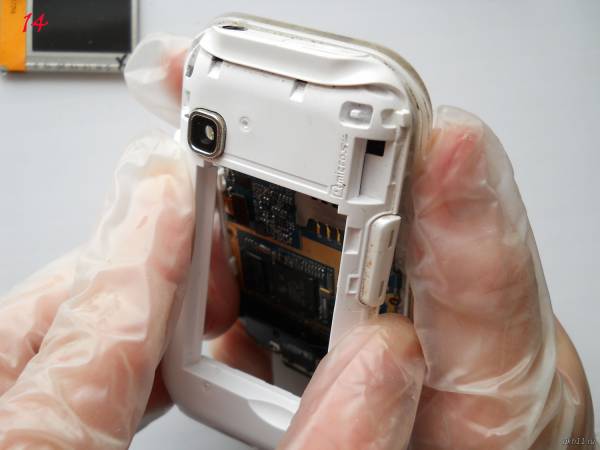

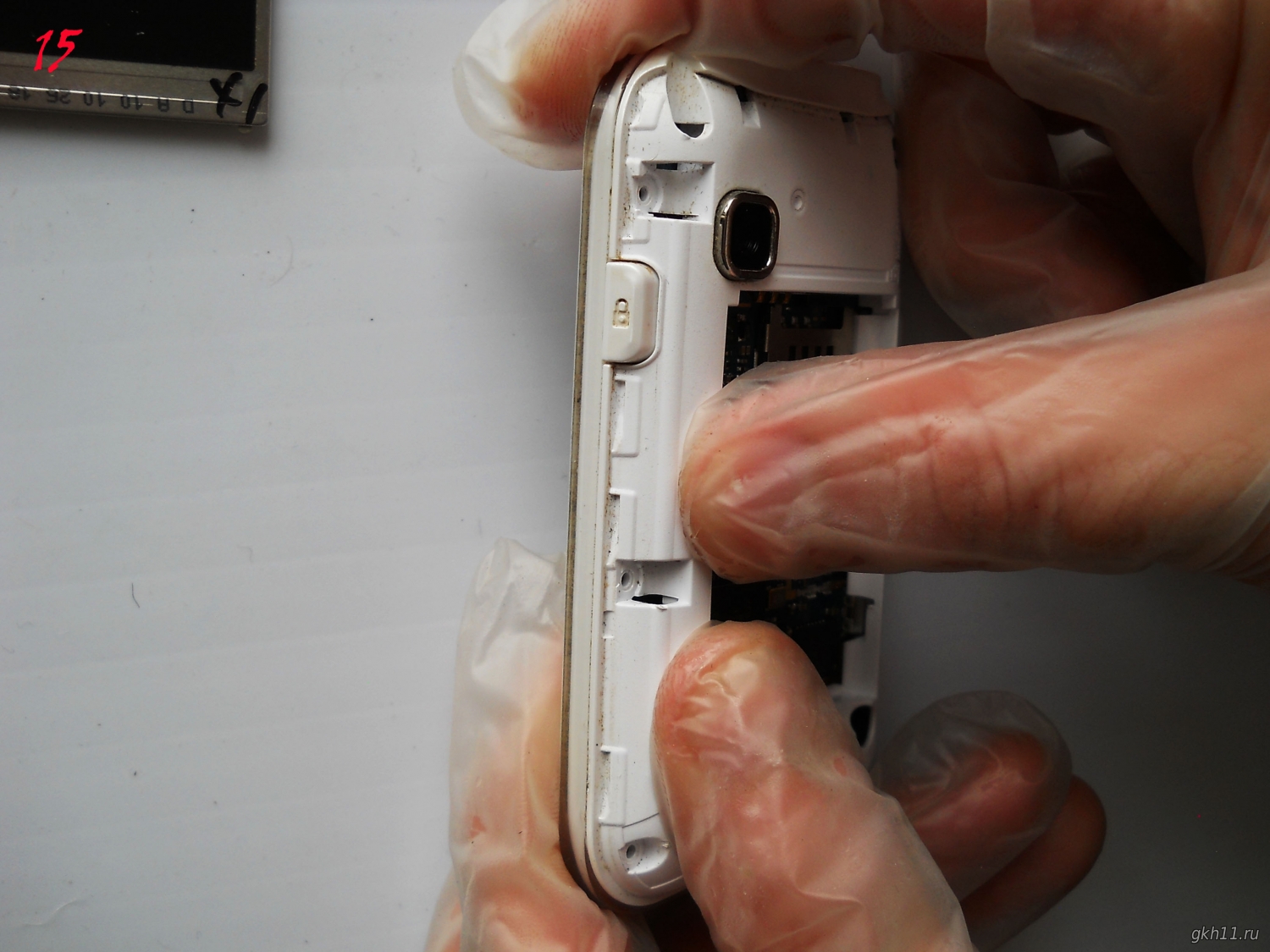

14 – 15. Собираем корпус, придерживаясь обратной последовательности.
